An�lisis de ecos din�micos en el TV
Explorer HD+
La Televisi�n Digital
Terrestre (TDT) utiliza un sistema de transmisi�n basado en la norma
DVB-T. La parte principal de esta norma nos habla de la utilizaci�n de
un sistema de modulaci�n COFDM que nace espec�ficamente para dar
soluci�n a los problemas que plantea la radiodifusi�n de las se�ales de
televisi�n digital, en particular, las reflexiones.
S.D.P.
Hay casos en los que se utiliza la misma frecuencia desde varias
estaciones emisoras diferentes para cubrir una zona geogr�fica
determinada. Les llamamos redes de frecuencia �nica o SFN.
La modulaci�n COFDM tambi�n incorpora mecanismos para preservar
la calidad de la se�al en este tipo de redes SFN, teniendo en cuenta que
adem�s de las reflexiones propias de la transmisi�n terrestre tendremos
tambi�n recepci�n simult�nea de la se�al desde m�s de un punto
emisor.

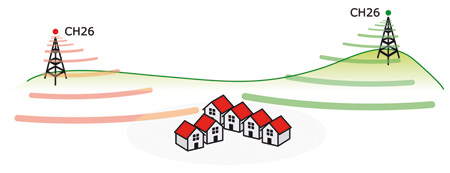

Ya aquellas redes en las que no hay coincidencia o reutilizaci�n de las
frecuencias en la misma zona geogr�fica se conocen como redes de
frecuencia m�ltiple MFN (ver Figura1).
FIGURA 1
El intervalo de guardia
La modulaci�n COFDM se basa en la emisi�n de la informaci�n en forma
pulsada, alternando sucesivamente tiempos de actividad y tiempos
de pausa. El ciclo total, conocido como tiempo de s�mbolo, dura una
mil�sima de segundo (1 ms).

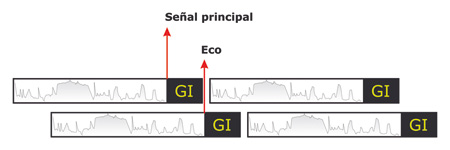

Y a los tiempos de pausa se les conoce como intervalos de guardia o GI
(ver Figura 2). Sabiendo que se van a producir reflexiones
(ecos) en la transmisi�n, la idea ser� que los tiempos de pausa permitan
que estos ecos se extingan y no afecten a la recepci�n.
FIGURA 2
Haciendo un s�mil con el sonido, ser�a como tocar notas en un piano
parando despu�s de cada nota y antes de tocar la nota siguiente para que
el sonido entre ellas no se mezcle.
Es frecuente en la TDT el uso de un intervalo de guardia de 224
us., GI=1/4. En l�neas generales podemos afirmar que los ecos que
lleguen dentro del intervalo de guardia no afectar�n a la
recepci�n, no as� aquellos que lleguen fuera del intervalo de guardia.
Ecos de la TDT

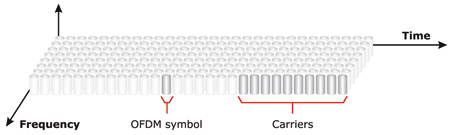

Para aumentar la capacidad de transmisi�n de informaci�n y de alguna
forma compensar la p�rdida provocada por la lentitud de s�mbolos
y los ciclos de pausa, el COFDM env�a los datos en �paralelo�,
utilizando miles de peque�as sub-portadoras dentro del canal.
Siguiendo con el s�mil anterior ser�a algo as� como tocar acordes en vez
de notas sueltas (ver Figura 3).
FIGURA 3
Y cualquier receptor situado en la zona de cobertura de un transmisor
recibir� la se�al principal junto al conjunto de reflexiones o ecos que
se hayan podido crear en el trayecto.

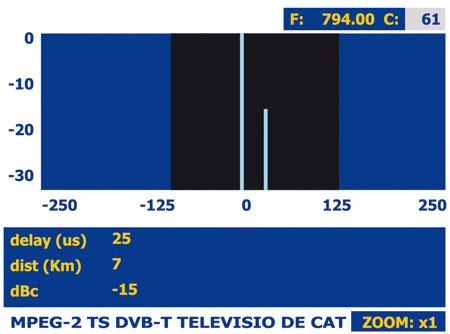

En el diagrama de ecos representamos el momento en el que llegan las
diferentes se�ales en una escala temporal. La se�al principal se
representa como una l�nea vertical de nivel 0 situada en el preciso
instante en que comienza la pausa, o sea el intervalo de guardia.
Los ecos a su vez se representar�n con l�neas verticales situadas
a una cierta distancia del eco principal seg�n el retardo y la
atenuaci�n relativa con que sean recibidas (ver Figura 4).
FIGURA 4
Puesto que los ecos se deben a la diferencia entre los caminos
recorridos por las se�ales en el espacio y como estas viajan a 300.000
km/s podr�a tambi�n establecerse una escala equivalente al
retardo en �tiempo� que ser�a el retardo en �distancia�. Como dato f�cil
de recordar 100us equivalen a 30 km.
Ecos en MFN

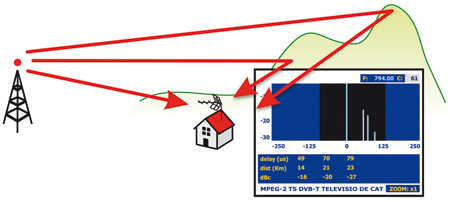

En redes de este tipo s�lo habr� un transmisor usando una frecuencia en
una zona determinada. En consecuencia, cualquier eco que se reciba ser�
el resultado de una reflexi�n multi-camino de la se�al principal.
Por lo tanto, en general, el eco m�s intenso ser� el del camino
principal que adem�s ser� el que recorrer� una distancia menor.
Todos los dem�s ser�n menos intensos y llegar�n m�s tarde siendo pues
considerados Post-Ecos. La situaci�n pues se puede apreciar en la
Figura 5.
FIGURA 5
Los ecos que queden dentro del intervalo de guardia no afectar�n a la
correcta recepci�n de la se�al a no ser que sean especialmente
intensos, por encima de -5 dBc, lo cual no es frecuente.
Ecos en SFN

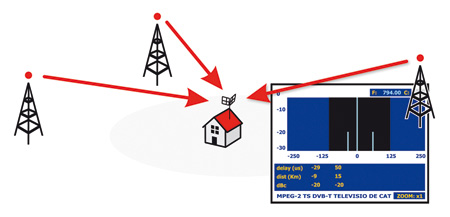

En general en este tipo de redes encontraremos el mayor n�mero de
problemas de ecos. Un receptor ubicado en la zona de cobertura de
varios emisores que trabajen en SFN recibir� simult�neamente se�al
de todos ellos interpret�ndose como una se�al con varios ecos (ver
Figura 6).
FIGURA 6
Los receptores de COFDM incorporados tanto en televisores como en
descodificadores de TDT, conocedores de la presencia de ecos en la se�al
recibida y de los mecanismos de correcci�n disponibles, localizan el eco
de mayor intensidad y lo identifican como se�al principal.
El resto de ecos ser�n pues de menor intensidad pudiendo quedar
retardados o avanzados respecto al principal. A los ecos retardos
se les conoce como Post Ecos mientras que a los adelantados se les
conoce como Pre Ecos.
Una vez identificado el eco principal y sus ecos secundarios, el
receptor calcula cual es la posici�n ideal del intervalo de guardia de
modo que abrace el m�ximo n�mero de ecos posible y en consecuencia
minimice su impacto sobre la recepci�n de la se�al. Este proceso se
repite continuamente.
Existen diferencias entre los receptores, modelos y marcas, en cuanto al
procedimiento utilizado para recalcular la posici�n �ptima del
intervalo de guardia. En una situaci�n cr�tica esto puede dar lugar a
comportamientos completamente diversos. De nuevo los ecos que queden
dentro del intervalo de guardia no afectar�n a la correcta recepci�n
de la se�al a no ser que sean especialmente intensos y pr�ximos a los
extremos de dicho intervalo.

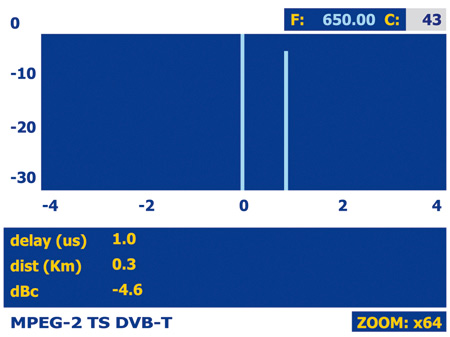

Los microecos
Aunque son m�s frecuentes en redes SFN podr�an llegar a encontrarse
tambi�n en MFN. Se trata de ecos muy cortos, tan pr�ximos entre ellos
que el sistema receptor no es capaz de determinar cu�l debe considerarse
se�al principal y cual eco (ver Figura 7).
FIGURA 7
En el caso de SFN se suelen producir cuando el receptor se encuentra en
una zona equidistante de los transmisores.
Si los ecos se encuentran suficientemente pr�ximos y son recibidos con
niveles similares pueden llegar incluso a imposibilitar la
recepci�n. Esto es un efecto que es muy dif�cil de detectar y cuyos
efectos pueden variar fuertemente de un receptor a otro.
Conclusi�n
Son muchas las situaciones en las que la presencia de ecos puede
degradar o imposibilitar la recepci�n de la se�al de la TDT. Ante ellas
el instalador puede s�lo jugar con la ubicaci�n y orientaci�n de las
antenas con el objeto de minimizar el impacto negativo que esos
ecos tienen sobre la recepci�n de la se�al (ver Figura 8).
FIGURA 8

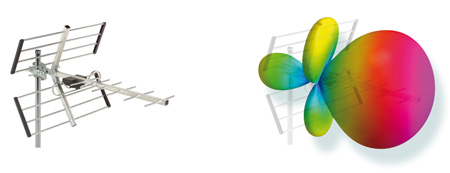

Las antenas utilizadas com�nmente en las instalaciones receptoras
de televisi�n son del tipo Yagi y tienen un diagrama de radiaci�n
como el de la Figura 9.
FIGURA 9
El diagrama representa la ganancia con que la antena recibe una se�al
dependiendo del �ngulo del que proviene. En la parte frontal la antena
muestra su ganancia mayor mientras que en los laterales y la parte
posterior la ganancia disminuye.
Por todo ello, el an�lisis de los ecos, realizado en la forma en que lo
hace el medidor de campo TV Explorer HD+, resulta ser hoy d�a una
funci�n imprescindible.
